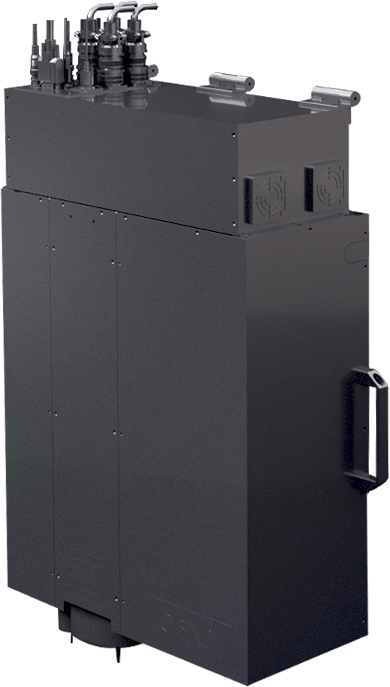

FSH Microscopy Module
CBX21
레이저, 음향 광 변조기를 활용한 간섭계를 구성하여,
시간에 따라 변조하는 프레넬 존 플레이트 형태의
빔 패턴을 형성합니다.
프레넬 존 펠레이트 형태의 빔 패턴을 대상체에
스캔하여 반사·투과된 빛을 획득하여 홀로그램 정보를 획득하고,
획득된 홀로그램 정보를 수치적인 방법으로 처리하여
대상체의 3차원 정보를 얻게 됩니다.
Specification
| 항목 | Visible(532nm) 배율 | |||
|---|---|---|---|---|
| 5X | 10X | 20X | 50X | |
| WD[mm] | 34 | 34 | 20 | 13 |
| FOV[mm] | 4 | 2 | 1 | 0.4 |
| Optical Resolution[um] | 2 | 1 | 0.7 | 0.5 |
| DOF@Hologram range[mm]* | -20 | -12 | -3 | -0.5 |
*홀로그램이 초점 맺는 영역으로 Resolution target 기반 자체 기준
