FSH

FSH 3D Technology

* FSH : Flying-over scanning Holography

Architecture of FSH
FSH 기술은 레이저 빛을 서로 다른 경로의 빛으로 분리한 뒤 한쪽 경로의 빛은 변조기를 사용하여 특정 주파수의 빛으로 변조합니다.
서로 다른 주파수로 변조된 두 빛은 빔 확대기를 통과하면서 확대되고 각각 평면파와 구면파의 형태가 됩니다. 서로 다른 주파수로 변조된 평면파와 구면파를 합쳐 프레넬 윤대판 형태의 빛을 생성하고 스캐닝 미러 유닛을 사용하여 물체를 스캔합니다.
물체에서 반사된 빛은 렌즈를 사용하여 집광한 뒤 단일 픽셀 검출기를 사용하여 전기 신호 형태로 변환됩니다.
Advantages of FSH
  • 비결맞음 홀로그램 간섭 시스템으로 스펙클 노이즈 없는 광학 시스템입니다.
  • 스펙클 노이즈 없이 방향성 있는 레이저 조명 사용으로 대상체 아래에 위치한 홀과 틈의 촬영 가능합니다.
  • 거울면 반사 특성을 가진 고명함비의 영상 획득 가능, 단일 픽셀 검출 및 헤테로다인 검출 방법 사용, 특정 패턴의 빛을 사용한 스캐닝으로 유리, 금속과 같이 연마된 면에 대한 정보 획득이 가능합니다.
  • 한 번의 촬영으로 2차원 이미지와 3차원 정보를 획득할 수 있어 빠른 속도의 3차원 검사가 가능합니다.

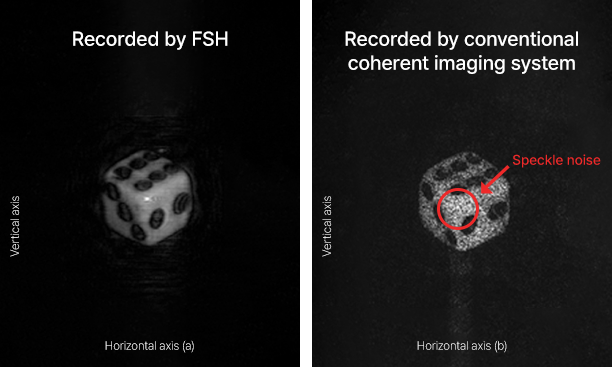

Speckle Free FSH

Speckle noise problem of
coherent optical system

디지털 홀로그래피와 간섭계를 포함하는 가간섭적인 이미징 시스템은
스펙클 노이즈로 알려진 가간섭적인 노이즈의 영향을 받습니다.

FSH as a Speckle Free Holography

FSH 기술은 일반적인 가간섭적인 영상 시스템과 달리
스펙클 노이즈의 영향을 받지 않습니다.

가간섭적인 이미징 시스템의 스펙클 노이즈

FSH vs Digital holography

FSH(Flying-over Scanning Holography)와
Digital Holography 원리 비교 분석

Flying-over Scanning Holography(FSH)

  • 평면파와 구면파의 간섭패턴을 사전에 형성하여 물체를 스캐닝 하는 방식으로 물체의 이미지 및 위치정보를 저장합니다.
  • 이미지센서가 필요하지 않으며, 단일 픽셀 검출 방식으로 이미지를 획득합니다.
  • Speckle noise free
  • Vibration robustness
  • High dynamic range & sensitivity

Digital Holography : 기존 Holography의 일종

  • 물체에서 반사된 빛(물체광)과 기준이 되는 빛(기준광)의 간섭으로 물체의 이미지 및 위치 정보를 레코딩 합니다.
  • 이미지 센서가 필수 부품으로써 이미지 센서(CCD, CMOS)의 특성에 따라 획득하는 이미지의 결과가 종속되고, 수 많은 pixel을 사용하여 이미지를 획득합니다.
  • Speckle noise by interference
  • Darkroom and vibration blocking environment required
  • Low dynamic range & sensitivity
